Réduction Conique Centrée 200/160mm - Accessoire Clim Gainable

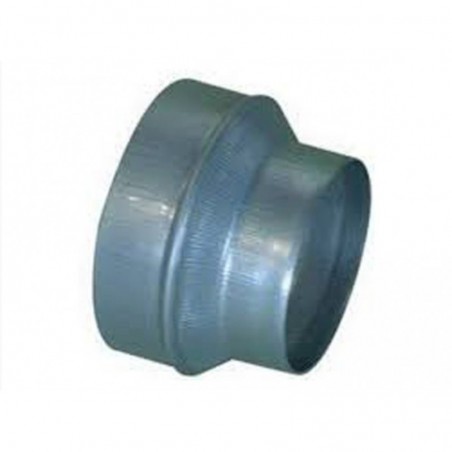

Réduction conique axée 200/160 mm
Zoom

Réduction Centrée 200/160 mm : Ajustement de Diamètre Aéraulique

Le Composant pour Adapter Précisément le Débit d'Air à la Gaine

La Réduction Centrée 200/160 mm en Galvanisé est un accessoire de raccordement indispensable pour les installations de Climatisation Gainable. Sa fonction principale est d'assurer une transition aéraulique fluide et centrée entre deux conduits de diamètres différents (200 mm et 160 mm).

Ce composant permet de réduire une sortie de plénum de 200 mm pour y connecter une gaine de 160 mm, ou inversement, d'augmenter le diamètre pour se raccorder à un conduit plus large. L'utilisation d'une réduction centrée garantit une perte de charge minimale, contribuant à un flux d'air stable et silencieux, essentiel pour l'efficacité et le confort du système.

Utilisation du Scotch Isolant (non fourni) Obligatoire pour éviter la condensation

10,00 € TTC

Soit 8.33 HT

Disponibilité : Livraison Sous 5 à 7 Jours

Frais de port :

15,00 TTC (Frais de port offerts dés 100€ d'achats)
Afficher nos conditions de vente
<div class="cp-main-shadow"> <p style="text-align:center;font-size:18px;"><span style="color:#62aa2e;"><strong>Mise en Service et Garantie</strong></span></p> <p class="p1" style="text-align:left;"><span class="s1">La Mise en Service est soumise à des conditions, celle ci devront être respectées afin d'éviter une mise en service impossible, <strong><span style="color:#62aa2e;">si vous réutilisez vos tuyaux frigorifiques vous devrez impérativement faire effectuer un rinçage</span></strong> des  tuyaux afin de pouvoir prétendre à la garantie constructeur.</span></p> </div> <div class="cp-main-shadow"> <div style="text-align:center;"><strong><a class="btn btn-primary" target="_blank" href="/content/41-conditions-de-mise-en-service" rel="noreferrer noopener">Conditions Mise en Service</a></strong></div> </div> <p style="text-align:center;"></p> <p style="text-align:center;font-size:18px;"><span style="color:#62aa2e;"><strong>Livraison Marchandise</strong></span></p> <div class="cp-main-shadow"> <p class="p1" style="text-align:left;"><span class="s1">Il est important de déballer la marchandise devant le transporteur, il est préferable de refuser toute la marchandise que de prendre des réserves, une fois la marchandise acceptée vous ne pourrez plus prétendre à un échange ou remboursement si celle ci est abimée.</span></p> <p class="p1" style="text-align:center;"><strong><span style="color:#62aa2e;">Nous ne pourrons avoir aucun recours envers le transporteur si vous l'avez acceptée</span>.</strong></p> <div class="cp-main-shadow"> <div style="text-align:center;"><strong><a class="btn btn-primary opartAjaxPopupLink" style="width:40%;margin-right:2%;" href="/content/42-conditions-de-livraison" target="_blank" rel="noreferrer noopener">Conditions Livraison</a></strong></div> </div> </div>
<div class="cp-main-shadow"> <p style="text-align:center;font-size:18px;"><span style="color:#62aa2e;"><strong>Produit soumis à la réglementation F-Gas</strong></span></p> <p class="p1" style="text-align:left;"><span class="s1">Le Décret sur la Réglementation F-GAS (Règlement européen n°543-84) nous impose que toute climatisation vendue soit mise en service par un professionnel titulaire d'une certification : "<b style="color:#000000;">Attestation de capacité à la manipulation des fluides </b><b>frigorigènes</b>",  si vous avez votre propre installateur agrée veuillez nous faire parvenir le <strong style="color:#000000;">CERFA </strong>d'<strong style="color:#000000;">ASSEMBLAGE Signé</strong> et<strong style="color:#000000;"> Tamponné</strong> afin de pouvoir vous livrer.<br /></span><strong><span class="s1" style="color:#d0121a;"></span></strong></p> <p class="p1" style="text-align:center;"><strong><span class="s1" style="color:#d0121a;">Seulement le numéro de Capacité sera accepté et PAS le numéro d'aptitude<br /></span></strong><span style="color:#d0121a;"><em><strong><span class="s1">CERFA OBLIGATOIRE si vous n'achetez pas de MISE EN SERVICE (Aucune expédition ne pourra être effectuée sans cet élément)</span></strong></em></span></p> <p class="p1" style="text-align:center;"><span><strong><span class="s1"><i style="color:#62aa2e;">Si vous ne pouvez pas nous fournir le CERFA d'ASSEMBLAGE et vous nous faites une demande de remboursement</i><span style="color:#62aa2e;"><span><i> </i></span></span><i style="color:#62aa2e;">de votre commande, nous appliquerons des frais de traitement de dossier de </i><span style="color:#d0121a;"><span style="text-decoration:underline;">50 euros TTC</span> </span><i style="color:#62aa2e;">par unité extérieure.</i></span></strong></span></p> </div> <div class="cp-main-shadow"> <div style="text-align:center;"><strong><a class="btn btn-primary" style="width:40%;margin-right:2%;" href="/telechargements/F-GAS/cerfa_15498-02.pdf" target="_blank" rel="noreferrer noopener">PDF CERFA D'ASSEMBLAGE</a></strong></div> </div> <p style="text-align:center;"></p> <p style="text-align:center;font-size:18px;"><span style="color:#62aa2e;"><strong>L'installation par ClimOnline et son réseau de Partenaires</strong></span></p> <div class="cp-main-shadow"> <p style="text-align:center;"><span style="color:#000000;">L'<strong>installation</strong> de votre future climatisation peut être effectuée par notre réseau de <strong>partenaires installateurs</strong>, reportez vous à notre Carte de France selon votre département</span></p> </div> <div class="cp-main-shadow"> <div style="text-align:center;"><strong><a class="btn btn-primary" style="width:40%;margin-right:2%;" href="/content/27-carte-installation" target="_blank" rel="noreferrer noopener">CARTE DE FRANCE</a></strong></div> </div>

Questions Fréquentes (FAQ) sur la Réduction Centrée

Conseils d'installation et applications courantes de la réduction de diamètre.

Pourquoi est-il important que la réduction soit "centrée" ?

Une réduction centrée (ou concentrique) assure que le centre du flux d'air reste aligné lors de la transition. Ceci est crucial pour minimiser les turbulences et les pertes de charge (pression), ce qui se traduit par un fonctionnement plus silencieux et un meilleur rendement aéraulique du système gainable.

Dans quel cas utilise-t-on une réduction de 200 mm à 160 mm ?

Ce type de réduction est souvent utilisé lorsque le piquage du plénum est d'un grand diamètre standardisé (200 mm), mais que la pièce à desservir est de taille modérée et nécessite un débit d'air adapté à une gaine plus petite (160 mm). Cela permet d'optimiser la puissance délivrée à chaque zone.

Comment raccorder la réduction aux gaines de manière étanche ?

Les deux extrémités (200 mm et 160 mm) doivent être raccordées aux gaines souples (ou rigides) à l'aide de colliers de serrage métalliques (serflex) pour une fixation mécanique. Ensuite, il est impératif de recouvrir chaque joint d'une couche de ruban adhésif aluminium pour assurer une étanchéité aéraulique irréprochable.

Faut-il isoler la réduction une fois installée ?

Oui. Comme tout raccord galvanisé dans un réseau de climatisation, la Réduction Centrée doit être isolée thermiquement (généralement par l'isolant de la gaine souple ou une isolation complémentaire). Cette étape est indispensable pour prévenir la condensation (gouttelettes d'eau) en mode froid et éviter la perte d'efficacité énergétique.
